Gartenbeleuchtung: Erdkabel sicher verlegen – Anleitung

Eine gründliche Planung kann spätere, aufwändige Nachbesserungen im Garten vermeiden

1. Strombedarf ermitteln: Erstellen Sie eine Liste aller elektrischen Geräte und Leuchten, die Sie im Garten verwenden wollen. Denken Sie auch an zukünftige Erweiterungen, wie etwa zusätzliche Lichtquellen oder elektrische Geräte.
2. Verlauf der Kabel festlegen: Markieren Sie den geplanten Verlauf der Kabel mit einer Schnur. Dadurch können Sie die erforderliche Länge und die Positionen der Kabeltrassen bestimmen. Achten Sie darauf, dass die Trassen nicht mit bestehenden Leitungen, Wurzeln oder festen Hindernissen kollidieren.
3. Steckdosen und Anschlüsse planen: Verteilen Sie ausreichend Steckdosen auf dem gesamten Grundstück. Überlegen Sie, wo Sie mobile Geräte, Rasenmäher oder eine Ladestation für Gartenwerkzeuge benötigen könnten. Achten Sie darauf, dass die Steckdosen abschließbar sind, um unbefugte Nutzung zu vermeiden.
4. Sicherheitsvorkehrungen treffen: Stellen Sie sicher, dass alle Kabel und Anschlüsse im Außenbereich über einen Fehlerstrom-Schutzschalter (FI-Schalter) abgesichert sind. Das erhöht die Sicherheit erheblich und schützt vor elektrischen Unfällen.
5. Flexibilität bei der Kabelverlegung: In schwer zugänglichen Bereichen sollten Sie Kabelschlaufen von etwa einem Meter Länge vergraben. Dies erleichtert spätere Erweiterungen. Stellen Sie sicher, dass diese Schlaufen gut dokumentiert und vergraben sind, um sie vor mechanischen Beschädigungen und Feuchtigkeit zu schützen.

Berücksichtigen Sie alle Bedürfnisse und eventuelle Erweiterungen von Anfang an, um spätere, aufwändige Nachbesserungen zu vermeiden, wenn Sie die Gartenbeleuchtung selber machen möchten. Bedenken Sie die Besonderheiten wie Beleuchtung für saisonale Dekorationen oder spezifische Anforderungen für Geräte wie Teichpumpen und Elektrowerkzeuge.

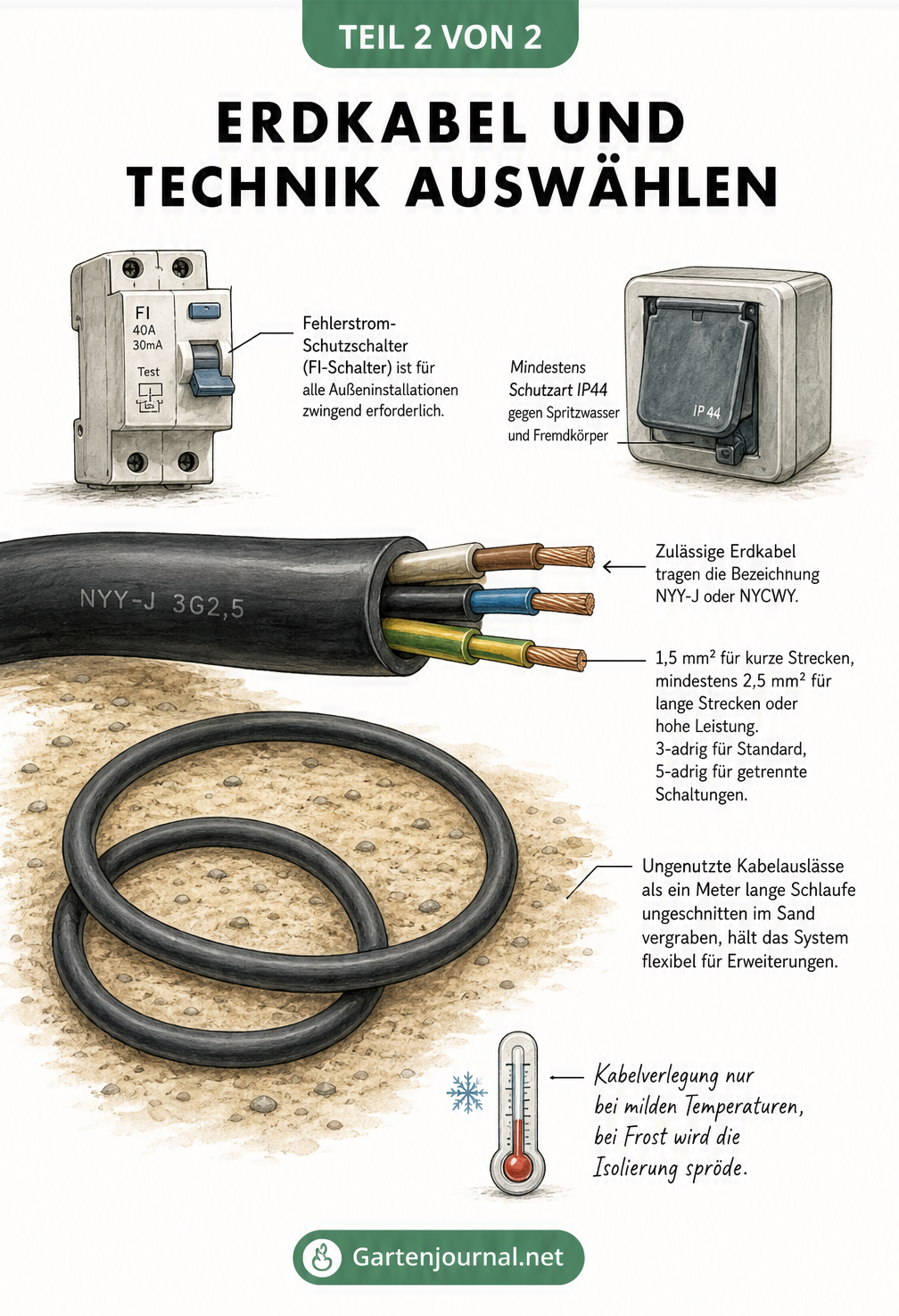

• Isolierung und Umhüllung: Erdkabel müssen widerstandsfähig gegen Feuchtigkeit, Frost und mechanische Einflüsse sein. Achten Sie darauf, dass das Kabel die Bezeichnung NYY-J oder NYCWY trägt, da diese für die unterirdische Verlegung zugelassen sind und eine robuste Umhüllung aus Kunststoff oder Gummi besitzen.
• Aderanzahl: Je nach Anwendungsfall und Flexibilität bei der Schaltung sind 3- oder 5-adrige Kabel gebräuchlich. Ein 5-adriges Kabel bietet mehr Möglichkeiten, da es beispielsweise separate Schaltungen für unterschiedliche Leuchten ermöglicht.
• Leitungsquerschnitt: Der Querschnitt der einzelnen Adern hängt von der Kabellänge und der erforderlichen Leistung ab. Für längere Verlegungen oder höhere Leistungsanforderungen sollten Sie einen Querschnitt von mindestens 2,5 mm² wählen, während für kürzere Strecken und geringere Leistungen oft 1,5 mm² ausreichen.

Das Verlegen von Erdkabeln bei günstiger Temperatur schützt die Isolierung vor Schäden

• Verlegungstemperatur: Verlegen Sie das Kabel nicht bei tiefen Temperaturen, da die Isolierung spröde werden kann.
• Schutzmaßnahmen: Verwenden Sie für zusätzlichen Schutz Leerrohre und legen Sie eine Sandschicht über das Kabel. Ein rot-weißes Warnband etwa 20 cm über dem Kabel kann helfen, spätere Beschädigungen durch unbedachtes Graben zu verhindern, Rasenkantensteine zu setzen.

Durch die sorgfältige Auswahl und sachgemäße Verlegung des richtigen Erdkabels sichern Sie die Zuverlässigkeit Ihrer Gartenbeleuchtung und minimieren das Risiko von elektrischen Störungen oder Schäden.

1. Fehlerstrom-Schutzschalter (FI-Schalter): Alle elektrischen Installationen im Garten müssen über einen FI-Schalter abgesichert sein. Dieser Schalter unterbricht die Stromzufuhr, sobald ein Fehlerstrom erkannt wird, und schützt so vor lebensgefährlichen Stromschlägen.
2. Sicherheitsklasse und Wasserfestigkeit: Verwenden Sie Lampen und Steckdosen, die für den Einsatz im Außenbereich ausgelegt sind. Achten Sie auf eine hohe IP-Schutzart (z.B. IP44 oder höher), die Schutz gegen Spritzwasser und Fremdkörper gewährleistet.

Kunststoff-Schutzrohre bieten zusätzlichen Schutz vor mechanischen Beschädigungen und Frost

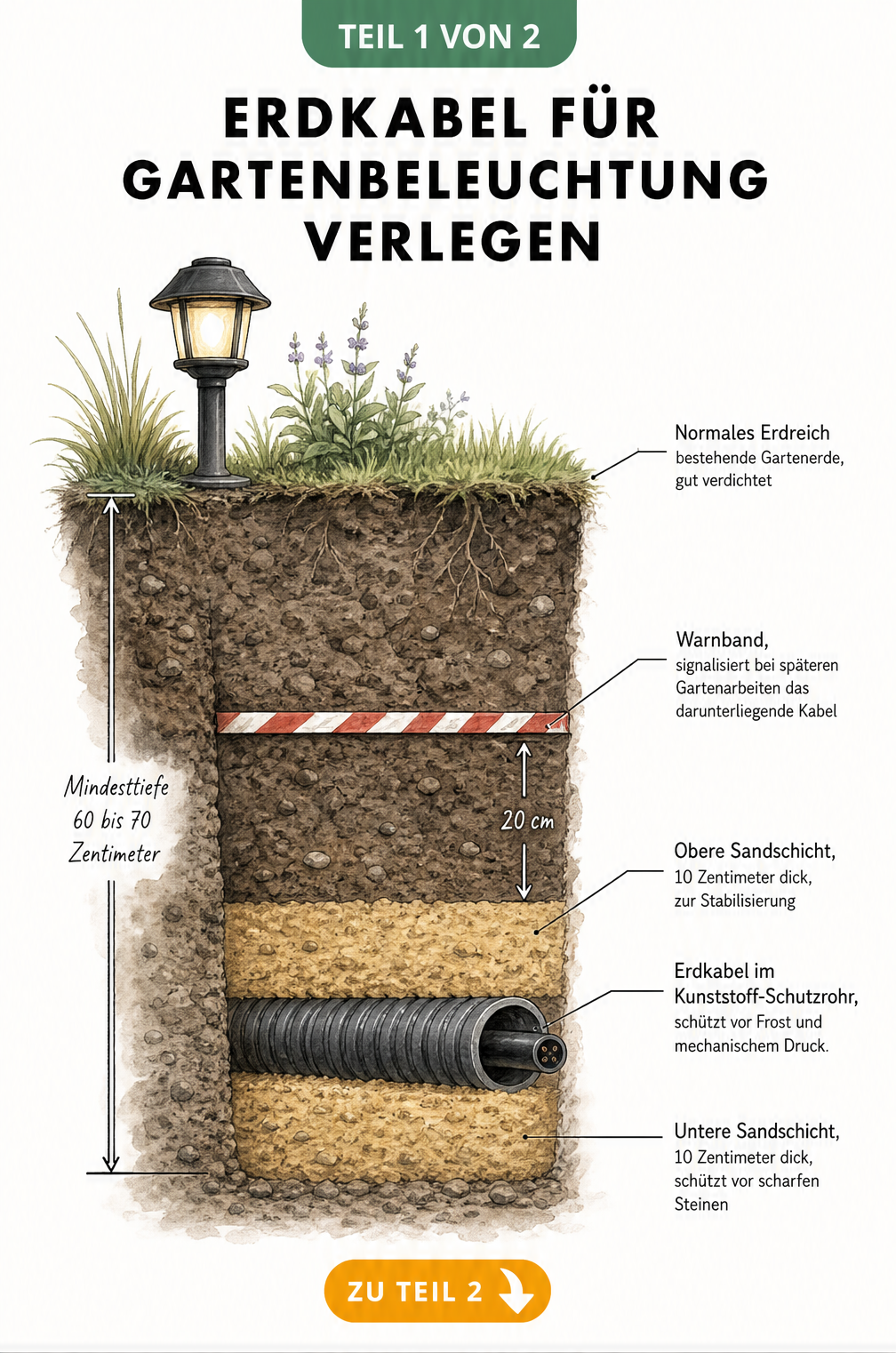

1. Geeignete Kabel und Schutzrohre: Erdkabel sollten eine robuste Umhüllung besitzen und für die Verlegung im Freien zugelassen sein. Verlegen Sie die Kabel in einer Tiefe von mindestens 60 bis 70 cm, um sie vor Beschädigungen, Frost und mechanischen Einflüssen zu schützen. Nutzen Sie zur zusätzlichen Absicherung Kunststoff-Schutzrohre.
2. Markierung und Warnung: Vergraben Sie ein rot-weißes Warnband etwa 20 cm über den Erdkabeln. Dies hilft, die Lage der Kabel später wiederzufinden und verhindert versehentliche Beschädigungen bei Gartenarbeiten, ähnlich wie bei der selbst gemachten Dachbegrünung Ihrer Garage.

Eine regelmäßige Überprüfung der Installation verhindert gefährliche Kurzschlüsse und Unfälle

1. Fachgerechte Installation: Lassen Sie die Anschlüsse am Schaltkasten und an den Stromabnehmern von einem Elektrofachmann ausführen. So stellen Sie sicher, dass alle Verbindungen korrekt und sicher installiert sind.
2. Regelmäßige Überprüfung: Kontrollieren Sie die Installation regelmäßig auf Beschädigungen. Ersetzen Sie defekte Kabel und Anschlüsse sofort, um Kurzschlüsse und gefährliche Situationen zu vermeiden.

Die Verwendung von Niedervoltsystemen minimiert das Risiko von Stromschlägen erheblich

• Spezialstecker und Kupplungen: Verwenden Sie wasserdichte und zugentlastete Gehäuse für alle mobilen Verbindungen, um das Eindringen von Feuchtigkeit zu verhindern und die Sicherheit zu erhöhen.
• Niedervoltsysteme: Setzen Sie, wo möglich, auf Niedervoltsysteme mit maximal 50 Volt, um das Risiko eines Stromschlags zu verringern.

Indem Sie diese Sicherheitsaspekte und Schutzmaßnahmen beachten, gewährleisten Sie eine zuverlässige und sichere Gartenbeleuchtung, die Ihnen langfristig Freude bereitet.

1. Kabel aufrollen und dokumentieren: Rollen Sie die ungenutzten Kabelauslässe zu einer Schlaufe auf. Markieren Sie deren genaue Position und Länge auf Ihrem Gartenplan. Dies erleichtert zukünftige Anpassungen und verhindert, dass Kabel versehentlich beschädigt werden.
2. Nicht schneiden: Schneiden Sie die Kabel nicht ab. Lassen Sie die Adern intakt, um zu vermeiden, dass Feuchtigkeit eindringt und um etwaige teure Reparaturen, z.B. durch Kabelmuffen, zu minimieren.
3. Vergraben und schützen: Vergraben Sie die aufgerollten Kabel in einer Sandschicht. Dies schützt sie zusätzlich vor mechanischen Einflüssen und erleichtert das spätere Wiederfinden und Nutzen.
4. Zusätzliche Schutzmaßnahmen: Bedecken Sie die vergrabenen Kabelschlaufen mit einem Warnband, das etwa 20 cm über der Sandschicht platziert wird. Ein solches Band dient als zusätzliche Sicherheitsmaßnahme und Hinweis auf das darunterliegende Kabel.

Durch diese Maßnahmen bleibt Ihre Gartenbeleuchtung flexibel erweiterbar und die Integrität der Erdkabel langfristig geschützt.

Eine sachgemäße Reparatur gewährleistet die langfristige Sicherheit der Gartenbeleuchtung

1. Stelle freilegen: Heben Sie den Boden um die beschädigte Stelle großzügig aus, um ausreichend Platz für die Reparatur zu haben. Achten Sie dabei darauf, das Kabel nicht weiter zu beschädigen.

2. Kabel reinigen und prüfen: Reinigen Sie das beschädigte Kabel gründlich und prüfen Sie es auf weitere Schäden. Schneiden Sie die beschädigte Stelle heraus, um mit unverletztem Kabel zu arbeiten.

3. Adern vorbereiten: Entfernen Sie vorsichtig etwa 5 cm der Isolierung von jedem Ende der durchtrennten Kabel, ohne die Adern zu beschädigen.

4. Verbindungsmuffen nutzen:

• Gießharzmuffen: Diese Muffen sind ideal für eine dauerhafte und feuchtigkeitsbeständige Verbindung. Nach dem Verbinden der Adern wird die Muffe mit Gießharz gefüllt, das aushärtet und eine robuste Verbindung schafft. Beachten Sie, dass diese Muffen nach dem Aushärten nicht geöffnet werden können.
• Gelmuffen: Gelmuffen bieten Flexibilität, da sie nach dem Aushärten wieder geöffnet werden können. Sie sind ebenfalls feuchtigkeitsbeständig und eignen sich gut für Bereiche, in denen möglicherweise spätere Anpassungen erforderlich sind.

5. Verbindung herstellen: Schieben Sie die vorbereiteten Adern in die Muffe und verbinden Sie sie gemäß den Anweisungen des Herstellers. Achten Sie darauf, dass die Adern fest verbunden und gut isoliert sind, um Feuchtigkeit und Kurzschlüsse zu verhindern.

6. Muffe verschließen: Füllen Sie die Muffe entsprechend der gewählten Option mit Gießharz oder Gel. Stellen Sie sicher, dass die Verbindung vollständig umschlossen ist und keine Luftblasen eingeschlossen sind, um eine dauerhafte und zuverlässige Abdichtung zu gewährleisten.

7. Abdeckung und Schutz: Nachdem das Verbindungsmaterial ausgehärtet ist, bedecken Sie die reparierte Stelle mit einer Sandschicht, um zusätzlichen Schutz zu bieten. Schließen Sie den ausgehobenen Bereich mit Erde und verdichten Sie den Boden sorgfältig.

Indem Sie diese Schritte befolgen, stellen Sie sicher, dass Ihre Gartenbeleuchtung wieder sicher und zuverlässig funktioniert. Eine ordnungsgemäße Reparatur verhindert zudem zukünftige elektrische Störungen und schützt Ihre Installation vor Umwelteinflüssen.
